显示技术博客列表爱普生Epson L4168 主板与喷头阻值
超短链接亲自测量爱普生 epson L4168 主板与喷头阻值
| 端面 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
| 主板端针面向上 主板有标1-21号 | 0 | 0.64 | 0.59 | 0 | 0.86 | 0 | 0.86 | 0 | 0.862 | 0 | 0 | 0.936 | 0.236 | 0.935 | 0 | 0 | 0.236 | 0.794 | 0 | 0 | 0.63 |
| 喷头端针面向上 喷头未标号 喷头从右至左 | 空值 | 0.64 | 0.56 | 0 | 0.56 | 0 | 0.56 | 0 | 0.529 | 0 | 0.528 | 0.528 | 0.475 | 0.52 | 0 | 0 | 0.52 | 2.77 | 0 | 空值 | 0.599 |
备注：主板上的排线座有标示1-21号，喷头端排线座没有标示从左至右为21-1号与主板倒序；使用万用表二极管档位测试，红表笔接地，黑表笔测试各脚位，空值：表示无穷大，0值：表示短路。

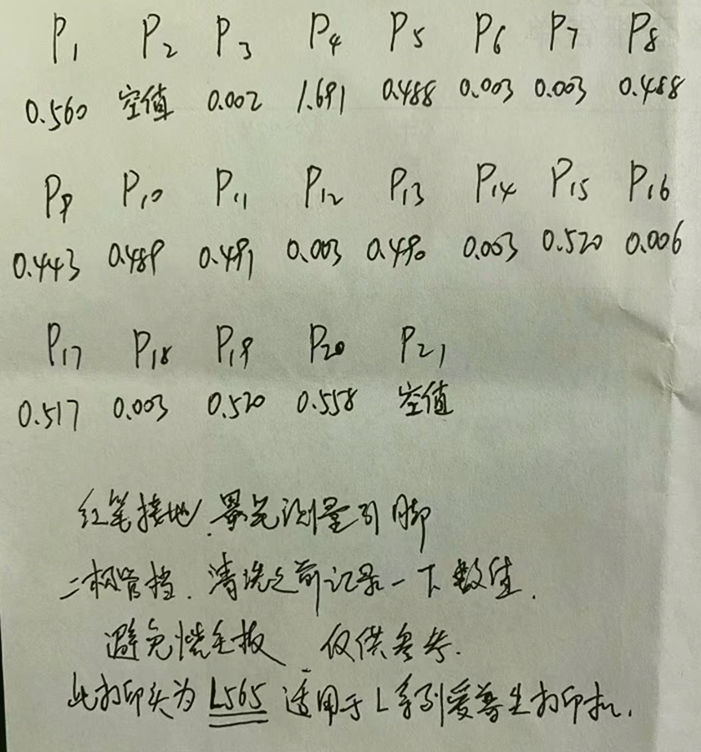

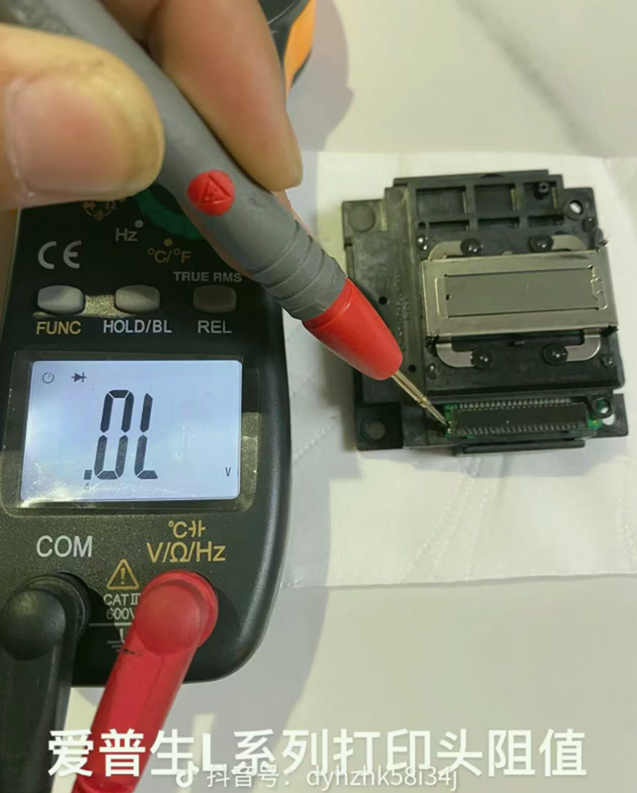

抖音其它人测试示例（这里的喷头是从左到右为1-21，与我亲自测量的要反过来看）：
| 亲自测量epson L4168 主板与喷头阻值 | |||||||||||||||||||||||
| 端面 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | ||
| 主板端针面向上 主板有标1-21号 | 0 | 0.64 | 0.59 | 0 | 0.86 | 0 | 0.86 | 0 | 0.862 | 0 | 0 | 0.936 | 0.236 | 0.935 | 0 | 0 | 0.236 | 0.794 | 0 | 0 | 0.63 | ||
| 喷头端针面向上 喷头未标号 喷头从左至右 | 空值 | 0.64 | 0.56 | 0 | 0.56 | 0 | 0.56 | 0 | 0.529 | 0 | 0.528 | 0.528 | 0.475 | 0.52 | 0 | 0 | 0.52 | 2.77 | 0 | 空值 | 0.599 | ||
| 端面 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主板端针面向上 （主板标有1–21号） | 0 | 0.64 | 0.59 | 0 | 0.86 | 0 | 0.86 | 0 | 0.862 | 0 | 0 | 0.936 | 0.236 | 0.935 | 0 | 0 | 0.236 | 0.794 | 0 | 0 | 0.63 |
| 喷头端针面向上 （喷头未标号，从左至右） | — | 0.64 | 0.56 | 0 | 0.56 | 0 | 0.56 | 0 | 0.529 | 0 | 0.528 | 0.528 | 0.475 | 0.52 | 0 | 0 | 0.52 | 2.77 | 0 | — | 0.599 |
单位：Ω（欧姆）｜ 0 = 导通 / 接地 ｜ 空值 = 未测量
