TTL RS232 RS485通讯方式详解与比较 - 全文内容：
显示技术博客列表TTL RS232 RS485通讯方式详解与比较
超短链接| TTL串口 | RS232串口 | RS485串口 | |

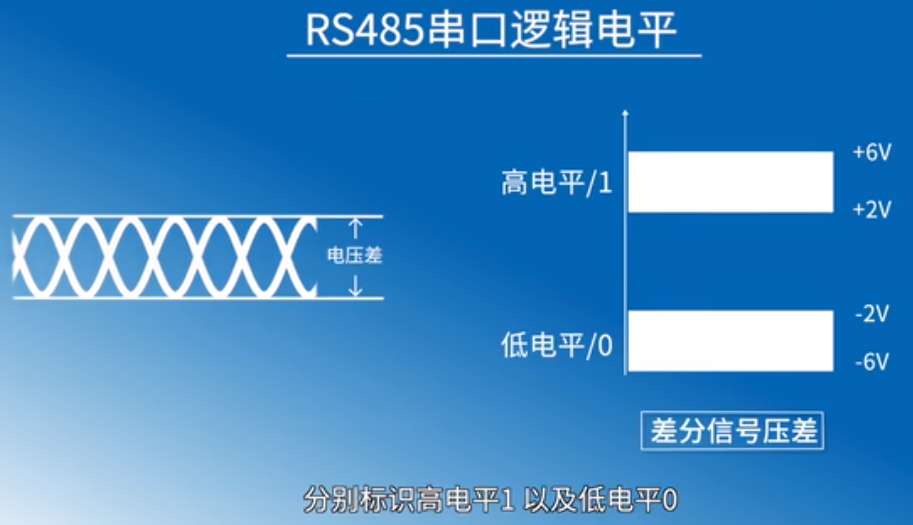

| 通讯 逻辑电平 | 输出：小于0.8V为逻辑"0" 大于2.4V为逻辑"1" 输入：低于1.2V为逻辑"0" 高于2V为逻辑"1" | -15V到-3V为逻辑"1" +3V到+15V为逻辑"0" | 差分信号压差+(2v-6v)为逻辑“1” 差分信号压差。(2V-6v)为逻辑“0” |
| 通讯距离 | 小于1米 | 15米以内 | 最远1200米 |
| 通讯模式 | 全双工 | 全双工 | 半双工 |
| 通讯速率 | 1Kbit/s-12.5Mbit/s (取决于芯片参数) | 20Kbits | 10米：35Mbit/s 1200米：100Kbit/s |

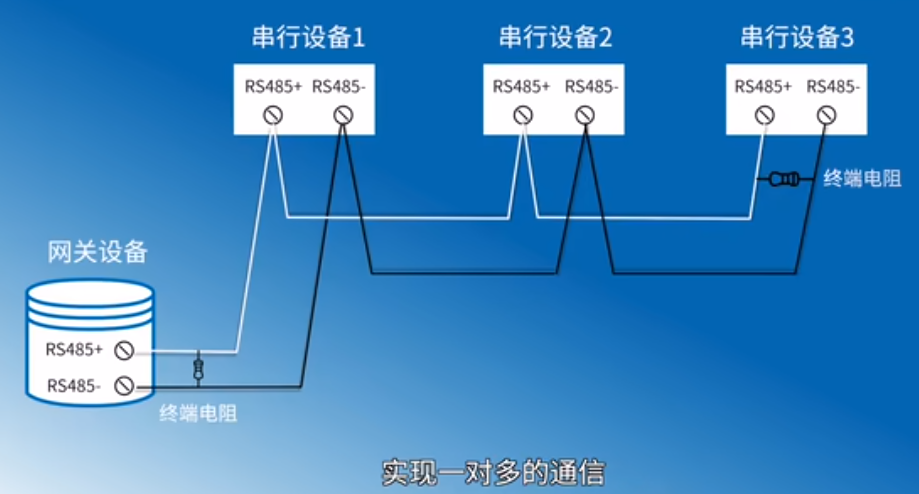

| 通讯组网 | 一对一 | 一对一 | 1对多 |
| 硬件成本 | 低 | 低 | 高 |

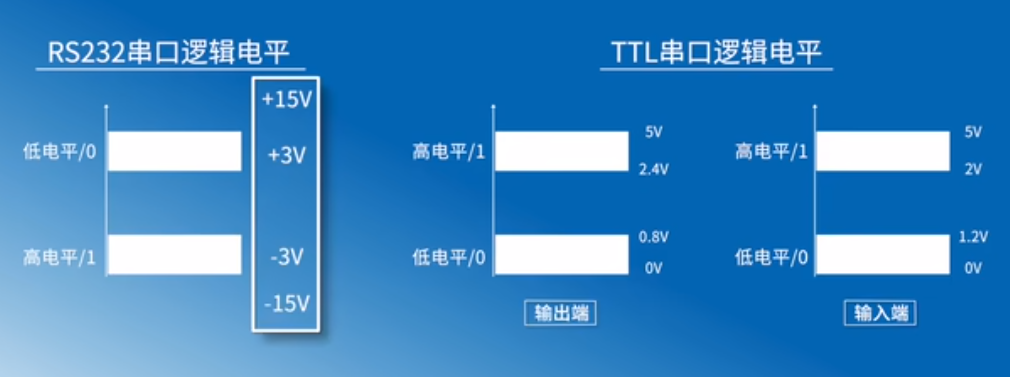

TTL：全双工模式(同一时间双方上传与下载)，输出端高电平/1:2.4v-5v,输出端低电平/0:0v-0.8v，输入端高电平/1:2v至5v,输入端低电平/0:0v至1.2v；
RS232：全双工模式，可以长达15米以内通讯，低电平/0:+3v至+15v，高电平/1：-15v至-3v；

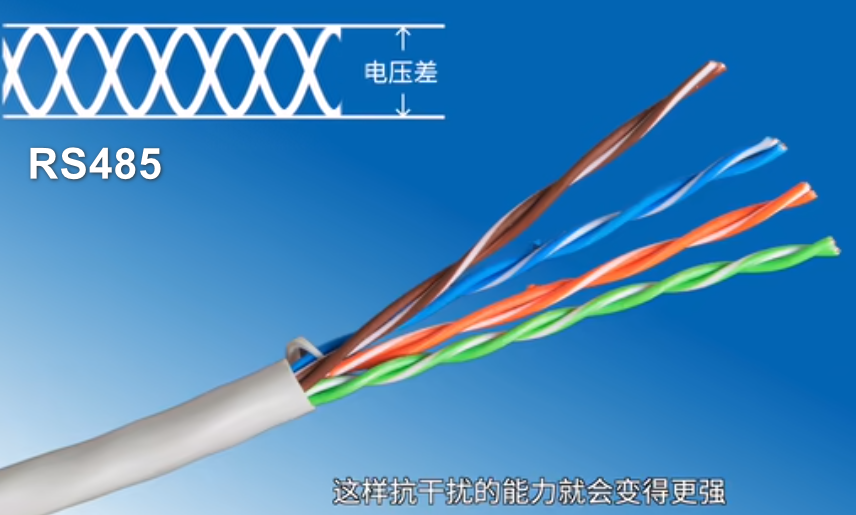

RS485：半双工模式(同一时间单方上传与下载)，通过差分信号把RS232转RS485通信，最高可达1200米，通过一对差分双绞线传输（就是网线），使用双绞线电压差来传输，这样抗干扰能力更强
