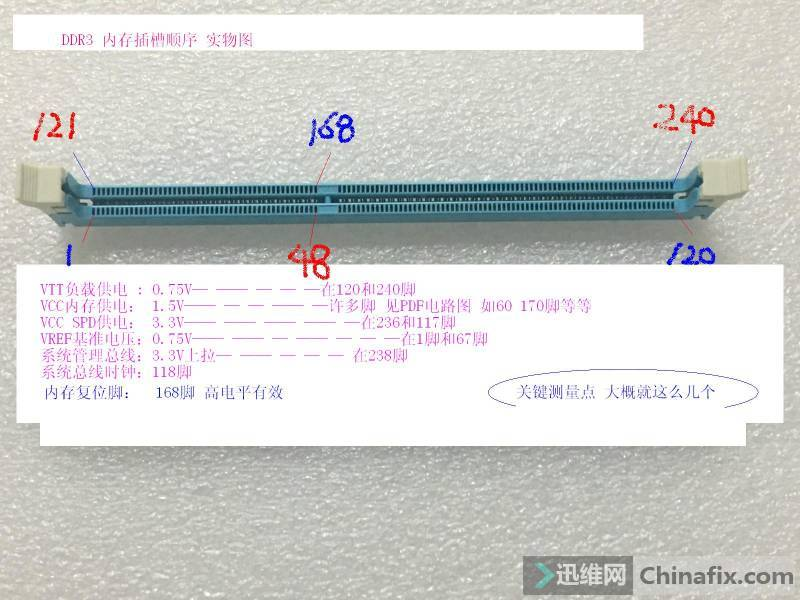

量DDR3内存槽的工作条件，情况如下（主要前面五个）：
51与170脚VDD（VCC_DDR），1.5V，正常
236脚VDDSPD：3.36V，正常(图中错了，117是接地的)
67脚VVREFCA：0.75V，正常
1脚VREFDQ供电：0.75V，正常。
120与240脚VTT供电：0.74V，正常
238脚（SMBDATA_DDR）、118脚（SMBCLK_DDR）SMBUS管理总线电压：3.33V，3.33V。正常
168脚复位：1.57V，正常
63、64时钟：1.57V，正常
